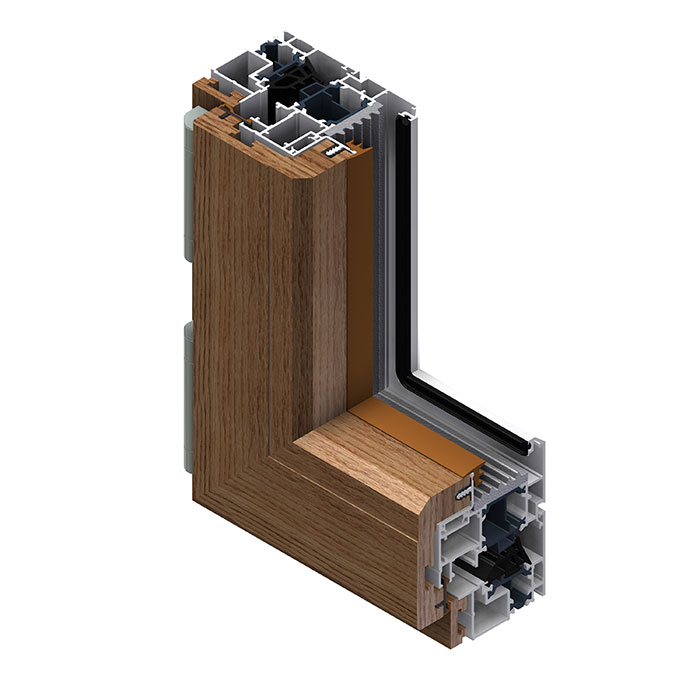

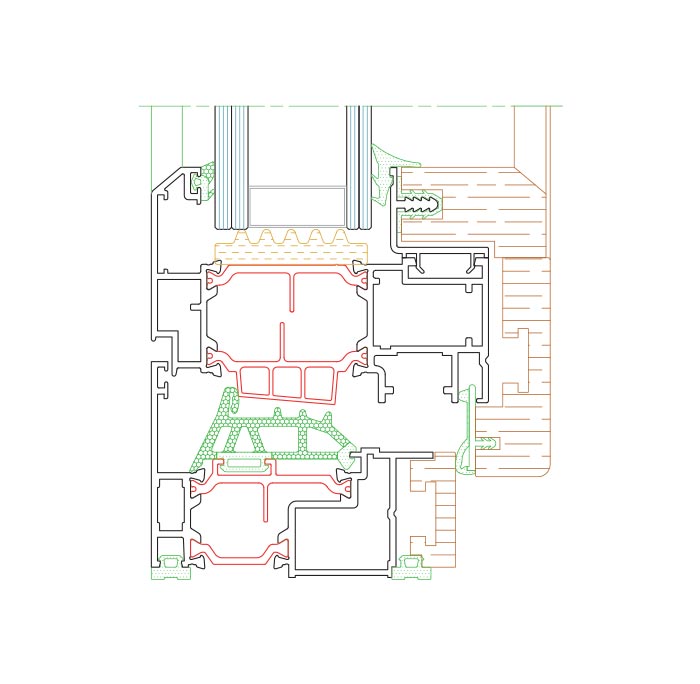

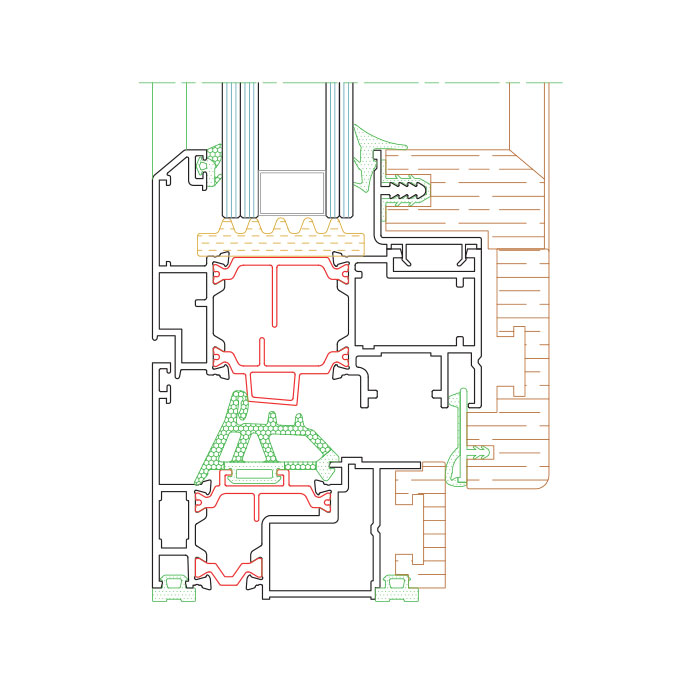

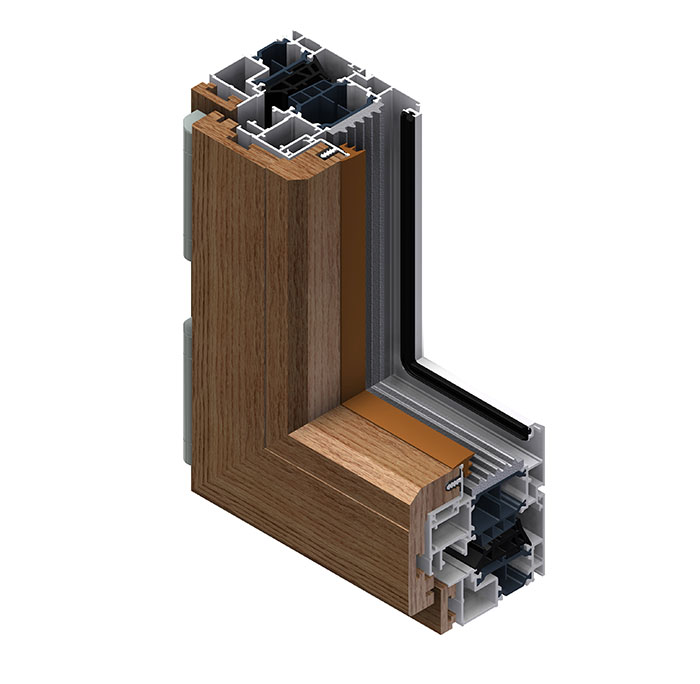

Il sistema in Alluminio-Legno, disponibile su ordinazione, si compone di due serie: ATLAS 65 WOOD e MAGNUM 74 WOOD.
Al guscio interno in alluminio viene applicato un rivestimento in legno, da fissare tramite blocchetti in nylon da avvitare. I fermavetri in alluminio sono installati a scatto oppure avvitati, e su di essi viene applicato un rivestimento in legno dell’estetica smussata.
L’isolamento termico è conseguito tramite listelli in poliammide PA 6.6 con fibra di vetro al 25%, di altezza pari a mm 30 (Altas 65 Wood) e mm 39 (Magnum 74 Wood). Il sistema di tenuta è a giunto aperto, con guarnizione centrale in EPDM e angoli vulcanizzati in EPDM.
A serramento finito, la parte esterna si presenta complanare con fughe di 5 mm tra telai e ante, mentre sul lato interno le ante sono complanari con una sporgenza di 8 mm rispetto ai telai.
Le serie ATLAS 65 WOOD e MAGNUM 74 WOOD sono disponibili su ordinazione anche nelle versioni EVO.
Disponbiile su Ordinazione
| CARATTERISTICHE DIMENSIONALI (mm) | |
| Telai Fissi | 74 |
| Telai Apribili | 97 |
| Altezza Aletta Vetro | 22 |
| Sovrapposizione a Muro | 25 |
| Spazio Vetro | 46 |
| TEST | RISULTATI | RAPPORTO DI PROVA |
| PERMEABILITÀ ALL’ARIA | Class 4 | |
| TENUTA ALL’ACQUA | Classe E1200 | |
| RESISTENZA AL CARICO DEL VENTO | Classe C5 | |
| POTERE FONOISOLANTE | 45 dB |
| FINESTRA 1 ANTA | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,41 | 1,38 |
| 1,0 | 0,036 | 1,3 | 1,03 |
| 0,6 | 0,031 | 1,06 | 1,03 |
| FINESTRA 2 ANTE | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,54 | 1,49 |
| 1,0 | 0,036 | 1,42 | 1,37 |
| 0,6 | 0,031 | 1,21 | 1,17 |
| U-FRAME | W/m2k | |
| RAPPORTO DI PROVA | ||
| NODO LATERALE | 1,76 | |
| NODO LATERALE EVO | 1,65 | |
| NODO LATERALE | 1,69 | |
| NODO LATERALE EVO | 1,55 | |
| CARATTERISTICHE DIMENSIONALI (mm) | |
| Telai Fissi | 74 |
| Telai Apribili | 97 |
| Altezza Aletta Vetro | 22 |
| Sovrapposizione a Muro | 25 |
| Spazio Vetro | 46 |
| TEST | RISULTATI | RAPPORTO DI PROVA |
| PERMEABILITÀ ALL’ARIA | Class 4 | |
| TENUTA ALL’ACQUA | Classe E1200 | |
| RESISTENZA AL CARICO DEL VENTO | Classe C5 | |
| POTERE FONOISOLANTE | 45 dB |
| FINESTRA 1 ANTA | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,36 | 1,32 |
| 1,0 | 0,036 | 1,25 | 1,21 |
| 0,6 | 0,031 | 0,95 | 0,91 |
| FINESTRA 2 ANTE | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,46 | 1,4 |
| 1,0 | 0,036 | 1,34 | 1,28 |
| 0,6 | 0,031 | 1,07 | 1 |
| U-FRAME | W/m2k | |
| RAPPORTO DI PROVA | ||
| NODO LATERALE | 1,59 | |
| NODO LATERALE EVO | 1,45 | |
| NODO LATERALE | 1,41 | |
| NODO LATERALE EVO | 1,25 | |
