Dal 2015 VITALE mette a disposizione della propria clientela anche sistemi in Camera Europea. La qualità dei prodotti, unitamente alla gamma e alla particolare attenzione alle esigenze del mercato, consentono di offrire sistemi in alluminio altamente performanti e sempre al passo con le evoluzioni normative e di prodotto.

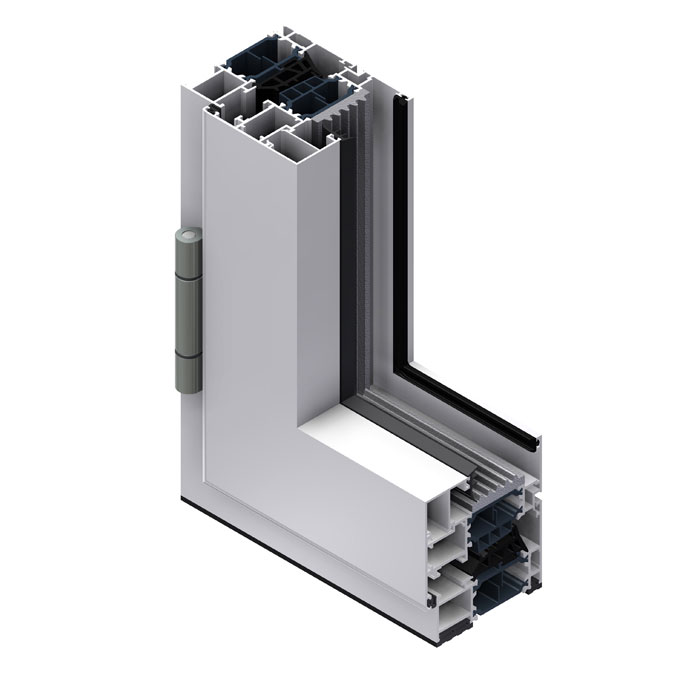

Con le serie Atlas65 e Magnum74 è possibile realizzare serramenti a battente ad una o più ante con aperture interne o esterne, porte balconi, portoncini, monoblocchi, serramenti a nastro, wasistas e vetrine.
Il sistema di tenuta a giunto aperto prevede una guarnizione centrale in EPDM coestrusa ed angoli vulcanizzati ed è strutturata per sopportare particolari condizioni di basse pressioni e depressioni. L’isolamento termico è garantito dall’utilizzo di barrette in poliammide (versione low-lambda per il Magnum74) tubolari/con setti da mm 30 per la serie Atlas65 e da mm 39 per la serie Magnum74.
Le versioni EVO, disponibili su richiesta, consentono di migliorare ulteriormente le prestazioni termiche tramite l’utilizzo di un rivestimento E-Foil applicato sui setti interni delle barrette in poliammide sia della serie Atlas65 che del Magnum74.
Disponbiile a Magazzino

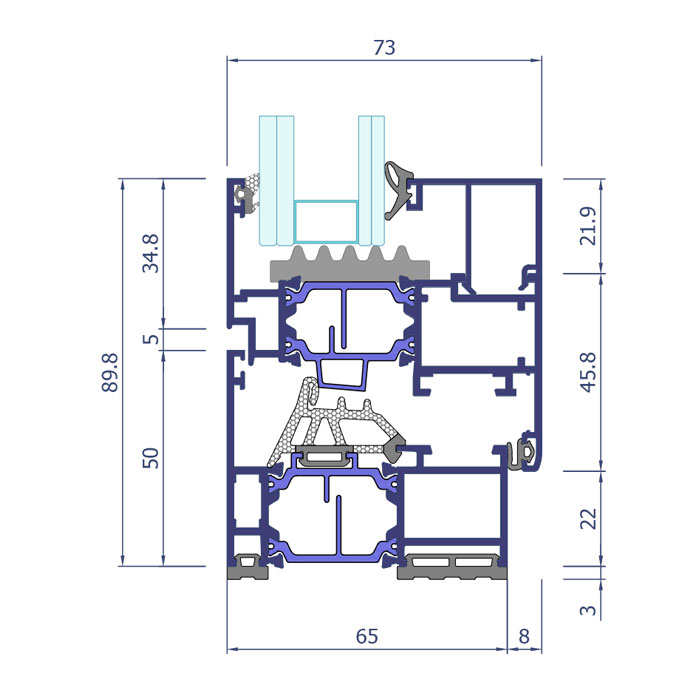

| CARATTERISTICHE DIMENSIONALI (mm) | |
| Telai Fissi | 65 |
| Telai Apribili | 73 |
| Altezza Aletta Vetro | 22 |
| Campo Vetro | Da 9 a 53 |
| Anta Vetro Infilare Campo per Vetro | Da 22 a 28 |
| Sovrapposizione Muro dei Telai Fissi | 22-40 |
| TEST | RISULTATI | RAPPORTO DI PROVA |
| PERMEABILITÀ ALL’ARIA | Class 4 | ECO Certificazioni S.p.a. 0714-CPR-1142 Del 06/09/2013 |
| TENUTA ALL’ACQUA | Classe E1200 | |
| RESISTENZA AL CARICO DEL VENTO | Classe C5 | |
| POTERE FONOISOLANTE | 45 dB | ITC n. 5731/RP/2014 |
| FINESTRA 1 ANTA | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,43 | 1,38 |
| 1,0 | 0,036 | 1,32 | 1,26 |
| 0,6 | 0,031 | 1 | 0,95 |
| FINESTRA 2 ANTE | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,41 | 1,32 |
| 1,0 | 0,036 | 1,35 | 1,25 |
| 0,6 | 0,031 | 1,07 | 0,94 |
| U-FRAME | W/m2k | |
| RAPPORTO DI PROVA | ||
| NODO LATERALE | 1,90 | IRcCOS S.c.a r.l. 1994-CPD-RP0947 |
| NODO LATERALE EVO | 1,68 | IRcCOS S.c.a r.l. 1994-CPR-RP1476 |
| NODO LATERALE | 1,90 | IRcCOS S.c.a r.l. 1994-CPD-RP0947 |
| NODO LATERALE EVO | 1,70 | IRcCOS S.c.a r.l. 1994-CPR-RP1476 |

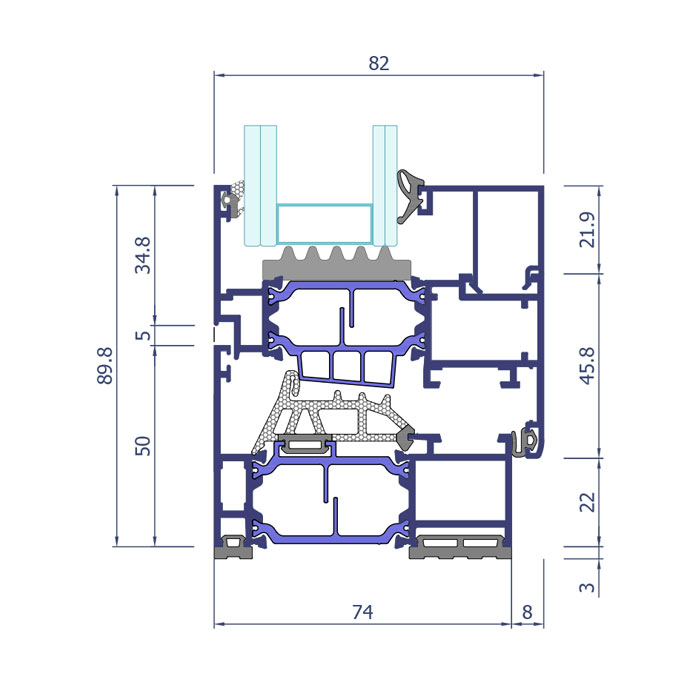

| CARATTERISTICHE DIMENSIONALI (mm) | |
| Telai Fissi | 74 |
| Telai Apribili | 82 |
| Altezza Aletta Vetro | 22 |
| Campo Vetro | Da 14 a 61 |
| Anta Vetro Infilare Campo per Vetro | Da 28 a 36 |
| Sovrapposizione Muro dei Telai Fissi | 22-70 |
| TEST | RISULTATI | RAPPORTO DI PROVA |
| PERMEABILITÀ ALL’ARIA | Class 4 | ECO Certificazioni S.p.a. CP 165 del 07/11/2014 Estensione 0714-CPR-1142 |
| TENUTA ALL’ACQUA | Classe E1200 | |
| RESISTENZA AL CARICO DEL VENTO | Classe C5 | |
| POTERE FONOISOLANTE | 45 dB | ITC n. 5731/RP/2014 (estensione) |
| FINESTRA 1 ANTA | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,31 | 1,26 |
| 1,0 | 0,036 | 1,20 | 1,15 |
| 0,6 | 0,031 | 0,88 | 0,84 |
| FINESTRA 2 ANTE | |||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
Uw EVO W/m2k |
| 1,1 | 0,051 | 1,41 | 1,35 |
| 1,0 | 0,036 | 1,28 | 1,22 |
| 0,6 | 0,031 | 1,00 | 0,94 |
| U-FRAME | W/m2k | |
| RAPPORTO DI PROVA | ||
| NODO LATERALE | 1,14 | IRcCOS S.c.a r.l. 1994-CPD-RP0969 |
| NODO LATERALE EVO | 1,23 | IRcCOS S.c.a r.l. 1994-CPR-RP1480 |
| NODO LATERALE | 1,42 | IRcCOS S.c.a r.l. 1994-CPD-RP0969 |
| NODO LATERALE EVO | 1,26 | IRcCOS S.c.a r.l. 1994-CPR-RP1480 |
Profili estrusi in lega di alluminio primario EN AW-6060 con stato di fornitura T6 e temprati in accordo con e UNI 573-3, UNI 573-3 e UNI EN 755-2.
Profili in barra da mm 6500, salvo dove diversamente specificato.
Accessori in CAMERA EUROPEA E PISTA 16.
Si consiglia di utilizzare ATTREZZATURE, ACCESSORI e GUARNIZIONI riportati sul catalogo tecnico.
I profilati in alluminio vengono trattati superficialmente dalle migliori aziende italiane del settore, nel pieno rispetto delle direttive Qualanod per l’anodizzazione e Qualicoat per quanto concerne la verniciatura.
