/Sistemi Scorrevoli/Archer 155
contattaci ora

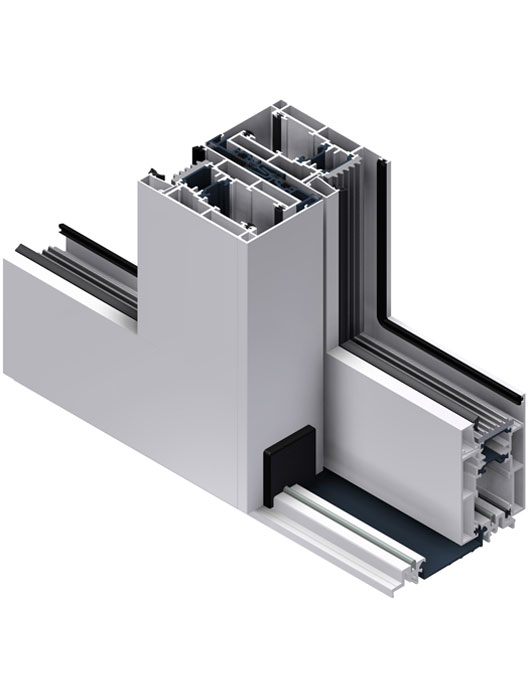

La serie ARCHER 155, di recente progettazione, consente la costruzione di serramenti alzanti a scorrere su binario a due vie per la realizzazione di finestre e porte a due, tre e quattro ante; prevede inoltre l’abbinamento con le serie battenti ATLAS 65 e MAGNUM 74. Sono disponibili fermavetri squadrati a contrasto e a scatto, oltre a fermavetri curvi a scatto e con clips.
Il sistema di tenuta aria/acqua è garantito da una guarnizione a palloncino in EPDM sulle ante e sul labirinto centrale, oltre a spazzolini in polipropilene sul labirinto centrale, mentre l’interruzione del ponte termico avviene tramite l’utilizzo di barrette in poliammide 6.6 con fibre di vetro al 25% di altezza pari a mm 20 nel telaio fisso e a mm 32 nel telaio apribile.
La serie è stata sottoposta a regolari test presso l’istituto IRcCOS S.c.a r.l. di Samarate (VA), ottenendo ottimi risultati sia in merito alla tenuta ARIA/ACQUA/VENTO che per quanto concerne la TRASMITTANZA TERMICA.
Disponbiile su Ordinazione

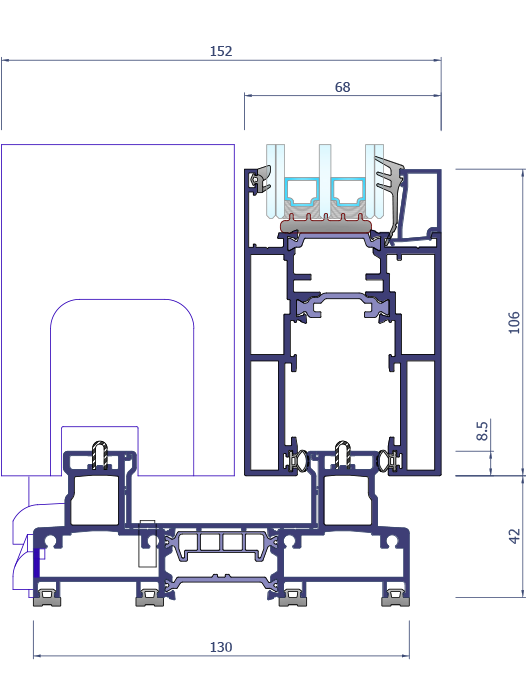

| CARATTERISTICHE DIMENSIONALI (mm) | |
| Sezione del Telaio Fisso (traversi) | 130 |
| Sezione del Telaio Fisso (montanti) | 133 |
| Sezione del Telaio Apribile | 68 |
| Altezza Aletta Vetro | 22 |
| Vuoto Vetro | Da 32 a 61 |
| Sovrapposizione Muro Telai Fissi | 25 |
| TEST | RISULTATI | RAPPORTO DI PROVA |
| PERMEABILITÁ ALL'ARIA | Classe 4 | IRcCOS 1994-CPR-RP1430 Del 26/09/2016 |
| TENUTA ALL'ACQUA | Classe 8A | |
| RESISTENZA AL CARICO DEL VENTO | Classe C3 |
| FINESTRA 2 ANTE | ||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
| 1,1 | 0,05 | 1,78 |
| 1,0 | 0,039 | 1,69 |
| 0,6 | 0,031 | 1,39 |
| PORTA FINESTRA 2 ANTE | ||
| Ug W/m2k |
Ψg W/mk |
Uw W/m2k |
| 1,1 | 0,05 | 1,46 |
| 1,0 | 0,039 | 1,36 |
| 0,6 | 0,031 | 1,00 |
| U-FRAME | W/m2k | |
| RAPPORTO DI PROVA | ||
| NODO LATERALE | 2,8 | IRcCOS S.c.a r.l. 1994-CPR-RP1434 del 30/09/2016 |
| NODO LATERALE | 2,6 | |
Profili estrusi in lega di alluminio primario EN AW-6060 (UNI 573-3), stato fisico T5.
Caratteristiche meccaniche conformi alla norma UNI EN 755-2.
Profili in barra da mm 6500, salvo dove diversamente specificato.
Accessori dedicati di sistema e movimentazione disponibili anche in kit.
I profilati in alluminio vengono trattati superficialmente dalle migliori aziende italiane del settore, nel pieno rispetto delle direttive Qualanod per l’anodizzazione e Qualicoat per quanto concerne la verniciatura.
