REV

Il REV è un sistema in alluminio freddo in camera “R” composto da tre serie con le quali è possibile realizzare finestre e portefinestre a battente e scorrevoli.
Le CERTIFICAZIONI effettuate presso l’istituto IRcCOS sono aderenti alle normative in vigore ed evidenziano ottimi risultati in merito a Permeabilità all’Aria, Tenuta all’Acqua e Resistenza al Carico del Vento.

Il sistema è stato progettato per ridurre al minimo il numero di lavorazioni e per facilitare il processo di posa. Permette, inoltre, la realizzazione di TUTTE le tipologie di serramenti: con le serie REV 40 e REV 50 è possibile realizzare finestre ad anta e ad anta-ribalta, porte e porte finestre, porte interne; il REV 50 SLIDE consente la realizzazione di finestre e porte scorrevoli ad una, due o più ante. Inoltre, per tutte le serie è possibile l’utilizzo di vetro ad infilare o di fermavetri.

Disponbiile a Magazzino

scarica il catalogo

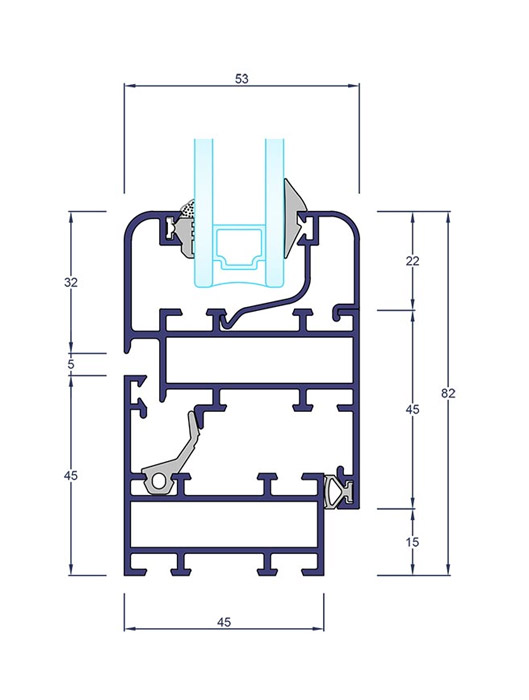

REV 40

CARATTERISTICHE DIMENSIONALI (mm)
Sezione del Telaio Fisso	45
Sezione dell'Anta	45 o 53 (complanare)
Altezza Sede Vetro	22
Larghezza Massima Sede Vetro	38

RAPPORTI DI PROVA
Permeabilità all'aria Class. UNI EN 12207	Classe 4
Tenuta all'acqua Class. UNI EN 12208	Classe E1200
Resistenza al carico del vento Class. UNI EN 12210	Classe C2

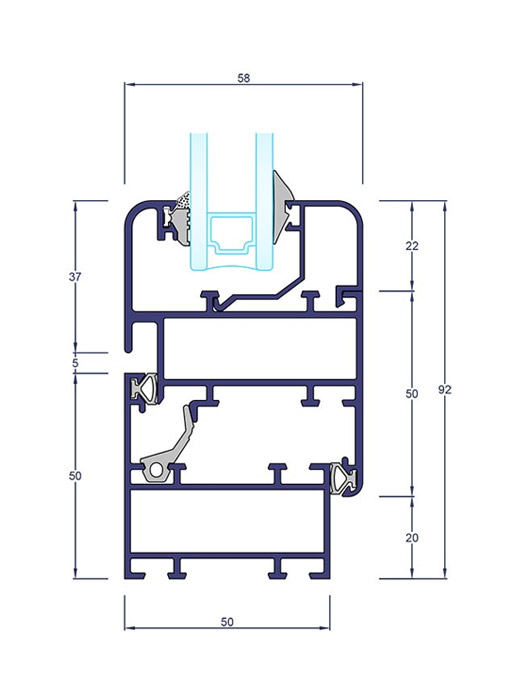

REV 50

CARATTERISTICHE DIMENSIONALI (mm)
Sezione del Telaio Fisso	50
Sezione dell'Anta	50 o 58 (complanare)
Altezza Sede Vetro	22
Larghezza Massima Sede Vetro	43

RAPPORTI DI PROVA
Permeabilità all'aria Class. UNI EN 12207	Classe 4
Tenuta all'acqua Class. UNI EN 12208	Classe E900
Resistenza al carico del vento Class. UNI EN 12210	Classe C3

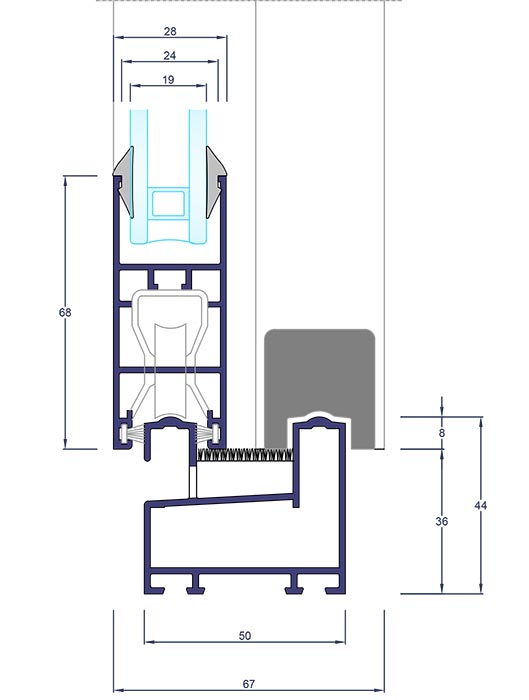

REV 50 Slide

CARATTERISTICHE DIMENSIONALI (mm)
Sezione del Telaio Fisso	50 - 87
Sezione dell'Anta	28
Altezza dell'Anta	68
Altezza della Fascia/Traverso	80, 90
Altezza Sede Vetro	22
Larghezza Massima Sede Vetro	24

RAPPORTI DI PROVA
Permeabilità all'aria Class. UNI EN 12207	Classe 4
Tenuta all'acqua Class. UNI EN 12208	Classe 4A
Resistenza al carico del vento Class. UNI EN 12210	Classe C1

Materiale

Profili estrusi in lega di alluminio primario EN AW-6060 (UNI 573-3), stato fisico T5.
Caratteristiche meccaniche conformi alla norma UNI EN 755-2.
Profili in barra da mm 6500, salvo dove diversamente specificato.

Accessori

Accessori in CAMERA R.
Si consiglia di utilizzare ATTREZZATURE, ACCESSORI e GUARNIZIONI riportati sul catalogo tecnico.

Trattamenti Superficiali

I profilati in alluminio vengono trattati superficialmente dalle migliori aziende italiane del settore, nel pieno rispetto delle direttive Qualanod per l’anodizzazione e Qualicoat per quanto concerne la verniciatura.
